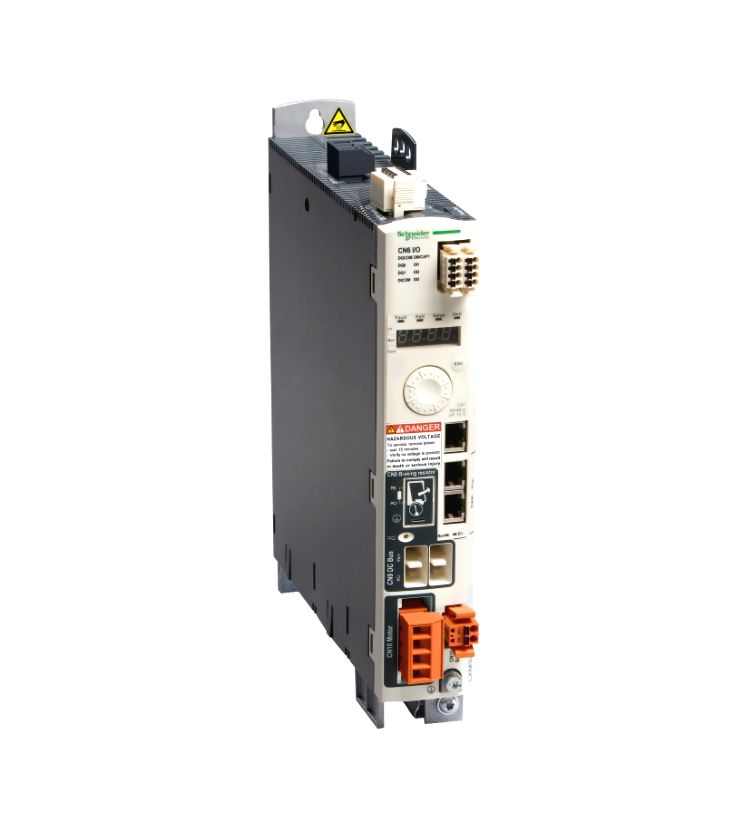

LXM32AD18N4 Lexium 32 Schneider Servo Sürücü 1,8 kW

Lexium 32

Hareket servo sürücü

LXM32A

Kitap

Trifaze

200...240 V - 15...10 %
380...480 V - 15...10 %

170…264 V
323…528 V

50/60 Hz - 5...5 %

47,5...63 Hz

Entegre

6 A -de 8 kHz

18 A için 5 s

1500 W -de 230 V
3300 W -de 400 V

1,2 kW -de 230 V 8 kHz
1,8 kW -de 400 V 8 kHz

7,2 A, THDI 88 % -de 380 V, harici hat bobini ile 'in1 mH
6 A, THDI 98 % -de 480 V, harici hat bobini ile 'in1 mH
4,5 A, THDI 165 % -de 480 V, hat bobini olmadan
6,2 A, THDI 159 % -de 380 V, hat bobini olmadan

8 kHz

III

30 mA

<= güç besleme gerilimi

Güç ve kontrol arasında

Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR

Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)

CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m

1 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)

Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)

DI: 0,25 ms gizli

24 V DC için yakalama
24 V DC for logic
24 V DC için güvenlik

Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1

<= 5 ms STO_A grubu, STO_B grubu

2

Lojik çikislar (DO)24 V DC

<= 30 V DC

Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2

<= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI

50 mA

250 µs (DO) için gizli çikislar

Servo motor enkoder geri beslemesi

Against reverse polarity: inputs signal
Against short-circuits: outputs signal

STO (safe torque off), integrated

SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1

CANmotion, entegre
CANopen, entegre
Modbus, integrated

RJ45 (CN4 veya CN5 etiketli) için CANmotion
RJ45 (CN4 veya CN5 etiketli) için CANopen
RJ45 (CN7 etiketli) için Modbus

Slave

2 telli RS485 çoklu priz için Modbus

1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion
125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion
250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion
50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion
500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion
9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus

1…127 için CANopen, CANmotion
1…247 için Modbus

1 alım SDO için CANmotion
1 iletim SDO için CANmotion
DSP 402'ye uygun 2 PDO için CANmotion
2 SDO alım için CANopen
2 SDO gönderme için CANopen
4 yapılandırılabilir eşleme PDOs için CANopen
CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion
Entegre ekran terminalinde hataların ekranı için Modbus
Acil için CANopen, CANmotion
Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen
Düğüm parmaklığı, darbe için CANopen
Konum kontrol modu için CANmotion
Konum kontrolü, hız profili, tork profili ve hedef arama modu için CANopen
Senk için CANmotion
